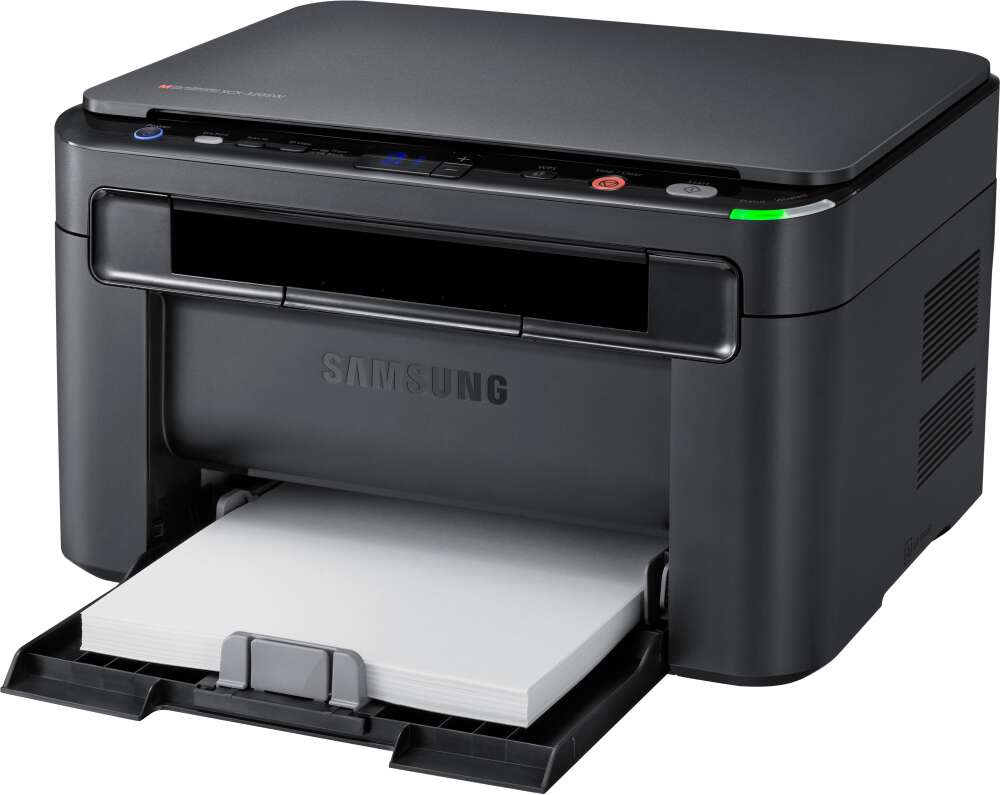

В ремонте МФУ Samsung SCX-3205. Старый, но не бесполезный…
Предыстория
Клиент: «Здравствуйте! Посмотрите принтер?» После предупреждения о том, что каждый взгляд мастера на принтер будет платным, уточняем симптомы. «Где вставляется картреж что-то поломано что даже не проворачивается» (орфография сохранена из переписки). Затем последовало дополнение: «Точная диагностика : плате форматора и блоку питания конец». Принтер трудился в небольшом офисе, в ремонт обратилась женщина, работник этого офиса. Учитывая терминологию, можно сделать вывод, что данный аппарат уже был осмотрен специалистами…
Принтер привезли, после внешнего осмотра стало ясно, специалисты поставившие диагноз, так же, занимались заправкой картриджа. Причём, одного — неоригинального, много раз. Именно заправкой! Не обслуживанием…
Что ж, посмотрим, что там «поломано что даже не проворачивается», насколько большой конец у блока питания, а главное, что такое «плата форматора»? Поехали!
Ужас какой!

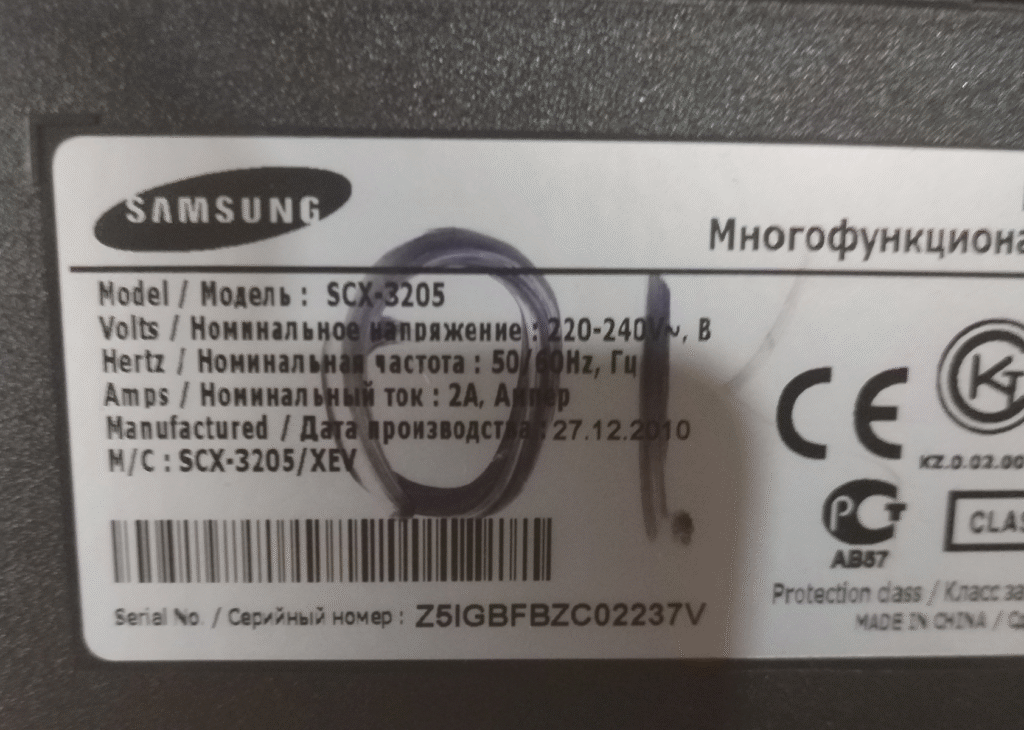

Кроме обозначения модели, при внешнем осмотре, выяснилась удивительная живучесть принтера. Он немного не дотянул до 15 летнего дня рождения! Может дело в этом? Он просто устал?
Заглянув под крышку, мы видим горы тонера (чернильный порошок) по-всюду, отсутствие нескольких контактов чипа картриджа, на дне маленькие смятые клочки бумаги. Картридж невозможно достать, не испачкав всё вокруг, фотобарабан грязный. Своим весом картридж намякивает нам, что бункер отработанного тонера уже давно никто не чистил. Как и не менялись дозирующие лезвие, ролик переноса заряда, фото-вал…
Отсутствие двух контактов не исключает их случайную аварийную поломку, но вероятнее, указывает на «модернизацию» аппарата под неоригинальные картриджы. А значит, с большой долей вероятности, у данного принтера неродная прошивка. Контакты удалены, что бы не считывалась информация с чипа картриджа, так как в прошивке установлен циклический сброс, достаточно просто заправлять новой порцией чернил…
Это варварский способ. Того же эффекта можно достичь банальным удалением чипа с тела картриджа. Зачем так грубо? Кроме того, данный способ был актуален очень давно, сейчас и прошивки с «вечным счётчиком» есть, да и сторонние производители делают рефаб-картриджи с чипом в комплекте. Это позволяет вообще не трогать прошивку МФУ.

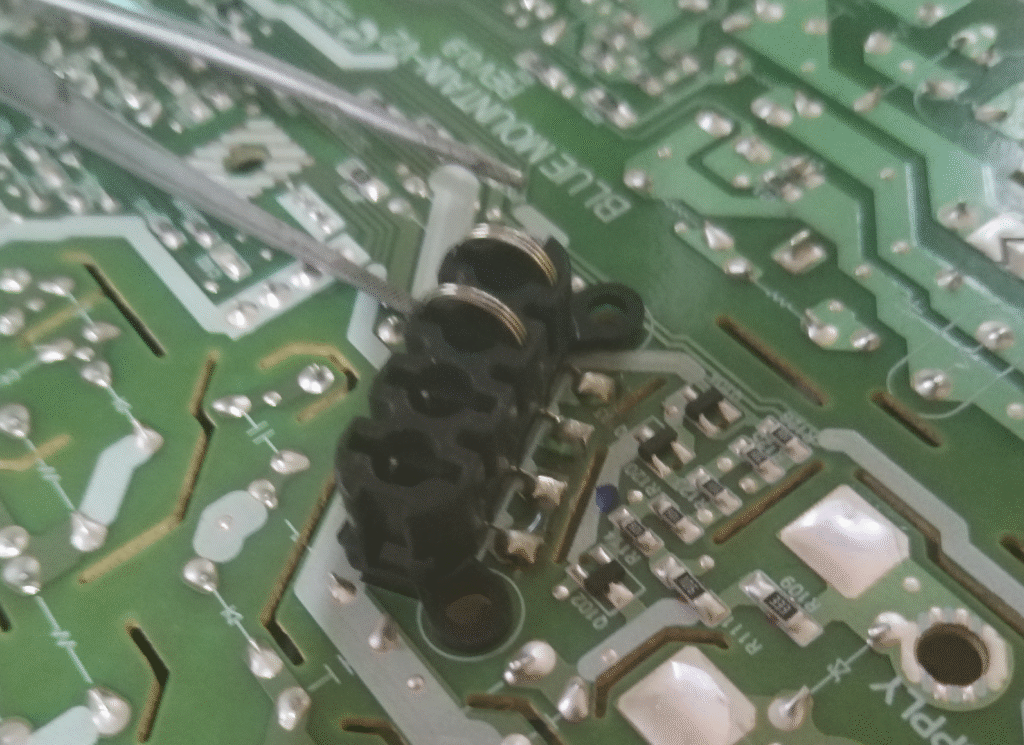

Данная контактная группа распаяна на плате блока питания, который показал «мастерам-спейциалистам» свой конец…
Плата форматера (также известна как материнская плата, контроллерная плата) — это компонент печатного устройства (например, лазерного принтера или копировального аппарата). Её функция — обработка данных, координация работы всех узлов и качество конечного результата печати или сканирования.

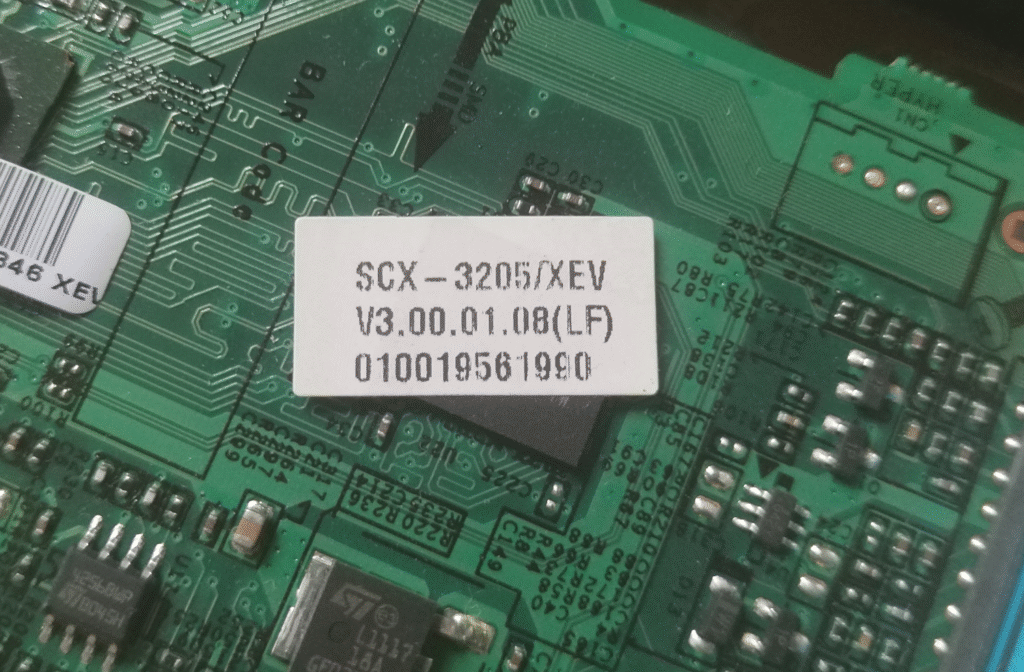

Именно на плате форматера, в чипе памяти хранится прошивка. «Залить» её можно через разъём USB, но если потребуется дамп (файл прошивки из микросхемы памяти), то придётся достать плату из недр принтера. Вспоминая вердикт рукожо… специалистов, отметим возможное вмешательство в эту область МФУ.
Кста, а как наш пациент ведёт себя при включении? Мягко говоря, но грубо выражаясь, он ведёт себя странно. Включение есть, но компьютером не определяется, на кнопки не реагирует, индикатор ошибку не показывает (обычно красный), шума работы вентилятора и шестерёнок нет. Пока ясно то, что ничего непонятно. Однако, к блоку питания всё меньше претензий…
Вскрытие

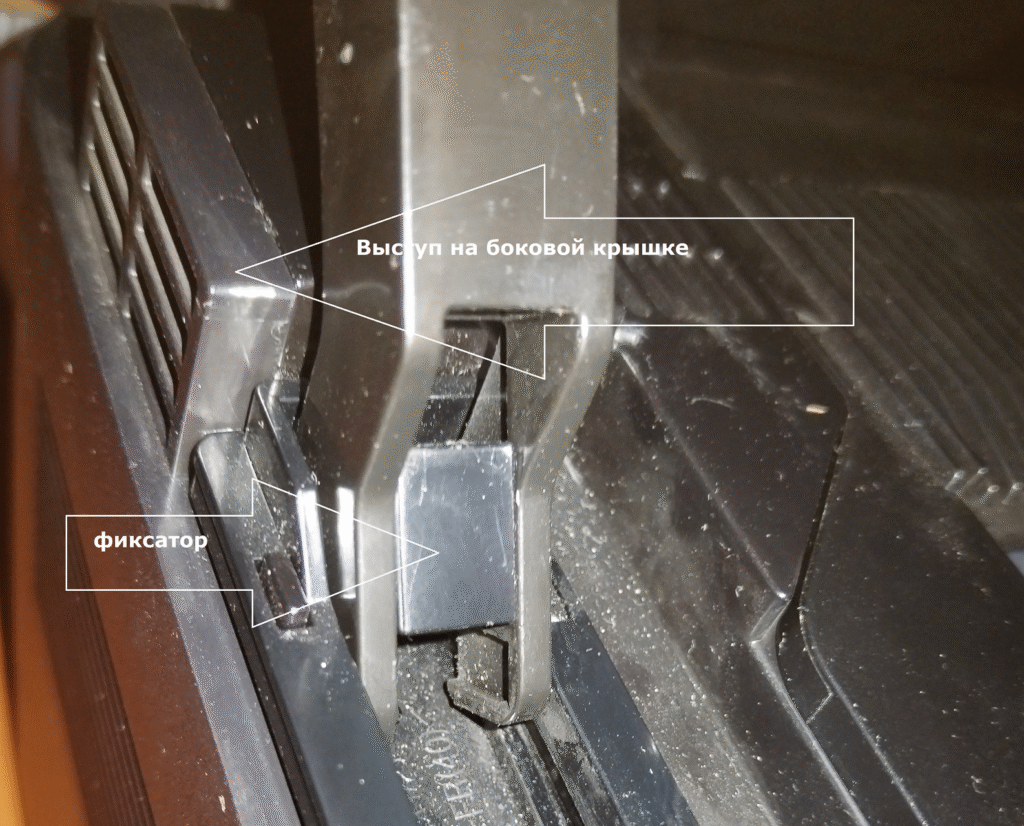

На просторах интернет полно «гайдов» по разборке подобной техники. Поэтому подробного фото-отчёта не будет. Откручиваем два винта сзади, снимаем боковые крышки. Левую, если смотреть спереди, снимаем приподняв блок сканера, так как на этой крышке есть выступ, закрывающий вентилятор.
Далее, убираем стопор ножки блока сканера, освобождаем её из пазов. Смотрим на правую сторону принтера, там, к той самой плате форматера, идёт куча проводов и шлейф. Отстёгиваем их.

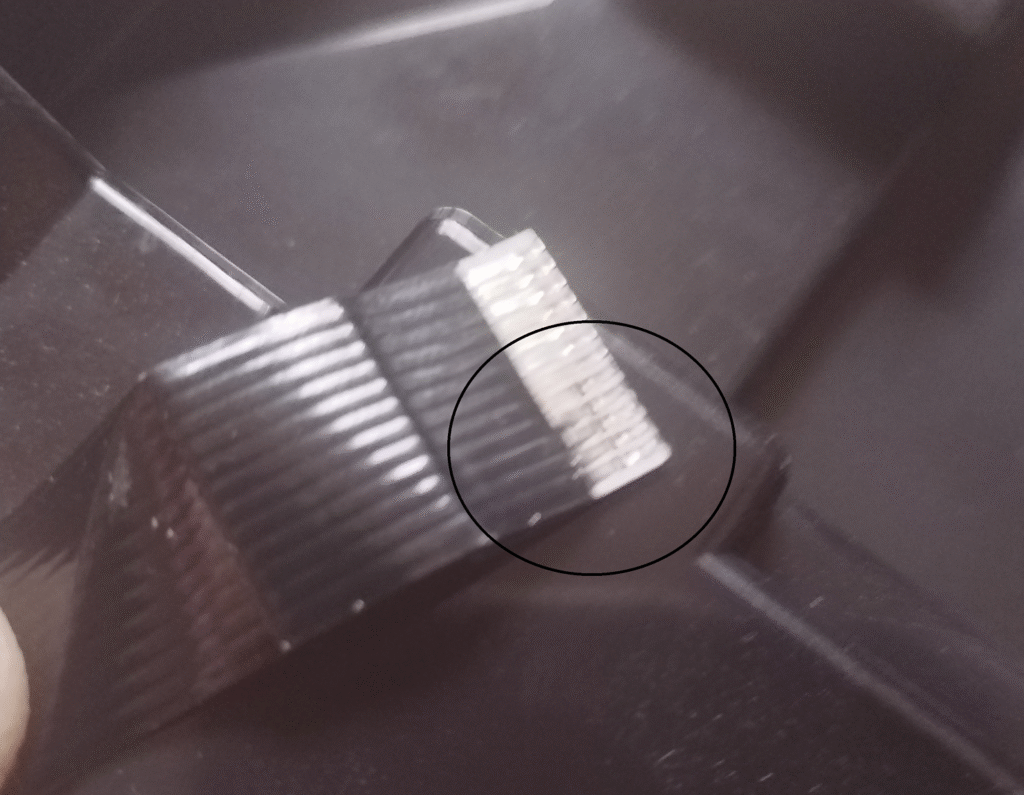

На этом этапе выясняется кое-что… Показалось, что контакты шлейфа повреждены. Под увеличением подозрение оправдалось!

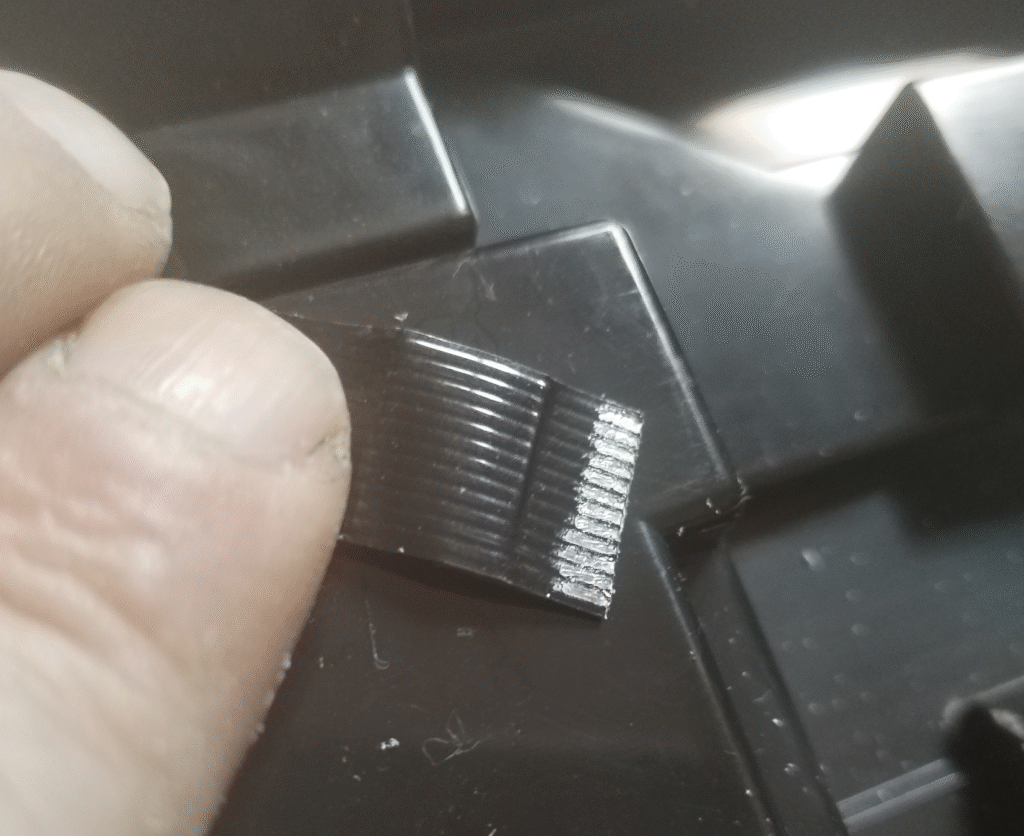

Сразу «пофиксим» это… Отклеиваем направляющую, отрезаем повреждённый участок, зачищаем контакты, возвращаем направляющую (можно на двусторонний скотч, можно на клей). Без направляющей части контакты не будут плотно держаться внутри разъёма!
Далее, выводим из зацепления блок сканера и снимаем его. Откручиваем 4 винта сверху крышки принтера (два спереди и два возле крепления блока сканера). Снимаем крышку. Выкручиваем весь крепёж материнской платы и блока питания, отстёгиваем провода, снимаем платы. Несколько винтов на задней крышке и есть доступ к роликам и датчику подачи бумаги…
Реанимация

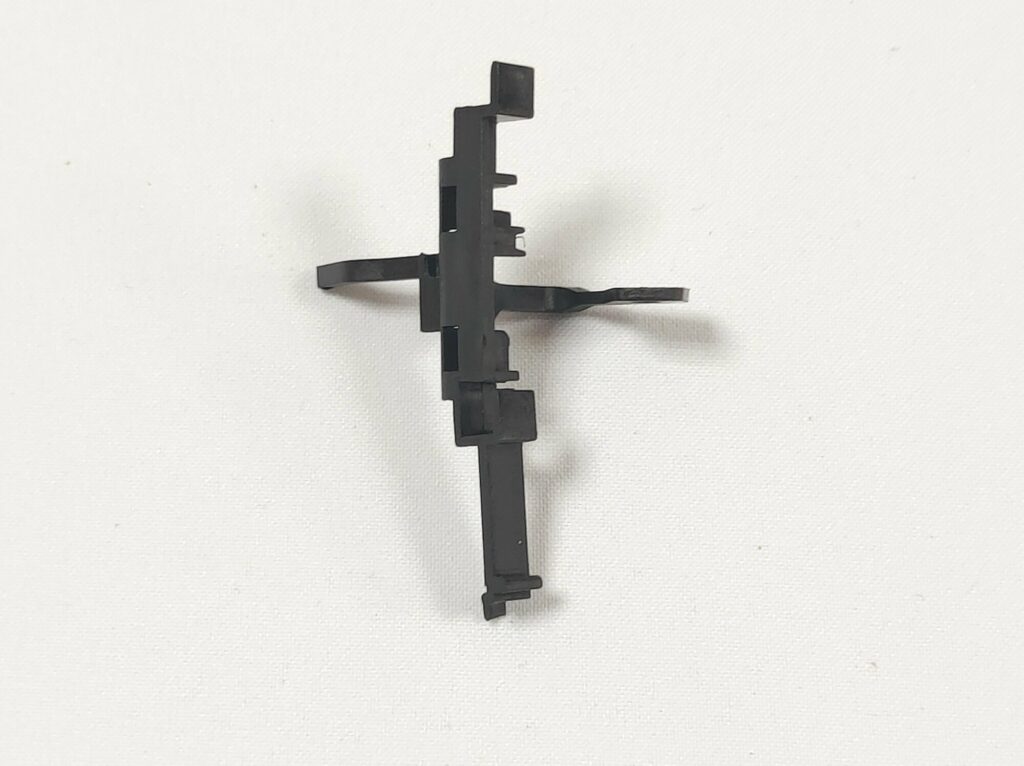

А что это у нас здесь? Возле ролика захвата бумаги расположен рычажок датчика подачи. Фото не сделал, извините, но рассмотрим подобный.
Рычажок имеет два конца, один, как крючок, второй плоский. Плоская часть, при повороте, входит в паз датчика, тем самым сообщая логике принтера, что лист бумаги захвачен и движется внутрь МФУ. «Крючкообразная» часть рычага контактирует с тем самым листом бумаги. Лист проходя сквозь валы, давит на крючок, поворачивая рычажок. Если листа нет, возвратная пружинка возвращает рычаг в исходное положение. Таков, вкратце, принцип работы данной системы…
Так вооооот. Если, по каким-то причинам, лист бумаги застрял, перепуганный офисный работник пытается её достать. Тянем потянем, вытянуть не можем… Зовём более накачанного коллегу, который способен с этим справиться!
Здесь нужно поругать конструкторов Samsung. Дело в том, что именно заострённый конец рычага разрывает застрявшую бумагу. В других моделях подобные рычажки делают более плоской формы, думаю, именно из-за таких проблем…
Так или иначе, но под рычажком был виден злосчастный бумажный клок. Рычажок датчика подачи легко снимается и пинцетом удаляется мусор…

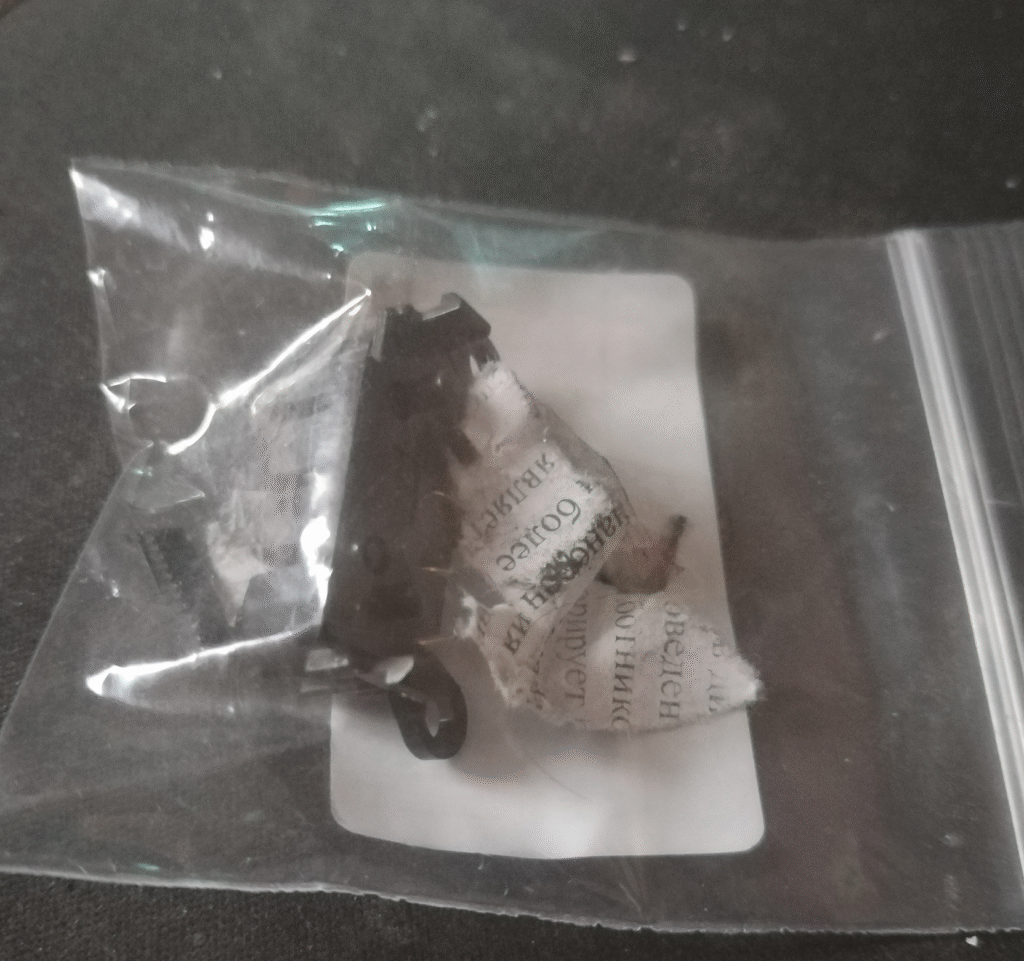

Кроме этого, был вычищен рассыпанный тонер (насколько это возможно), вскрыт и очищен блок шестерёнок, заказана, доставлена и впаяна на плату блока питания, новая контактная группа. Аппарат собран для тестового запуска.
Тестирование
О чудо! После установки драйвера принтер корректно определился Windows 10. Что порадовало, так это поддержка Samsung, а точнее HP, которые теперь владеют их подразделением по производству МФУ. Спустя 15 лет, для данной модели можно скачать официальный драйвер для современных ОС.

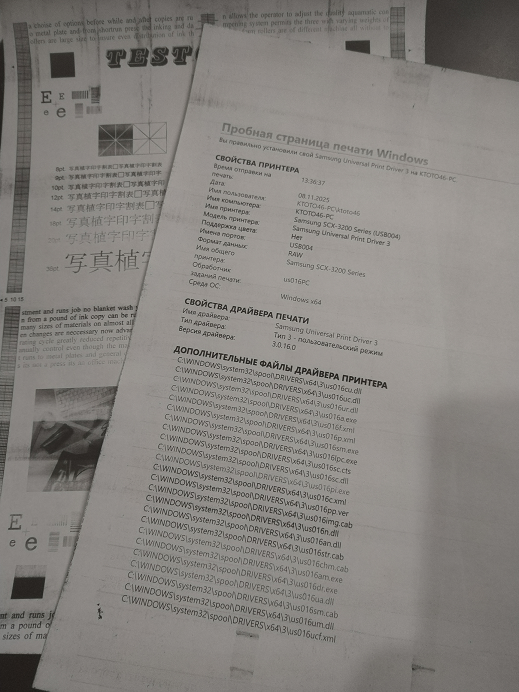

Что характерно, возвращённые контакты никоим образом не сказались на работе принтера. Его прошивка слепа к показаниям чипа картриджа, принтер готов к работе. Но не всё так радужно. После отправки файла на печать, принтер как-то долго думает, затем пытается запустить механику, что-то жужжит и загорается красный индикатор ошибки. Драйвер, при этом выдаёт ошибку U2-5111 (блок лазера).
Ещё раз протираем полость где устанавливается картридж, туда «светит» наш лазер, который расположен в передней части корпуса. Картридж пока использовался старый, на данном этапе тестирования важно выявить все имеющиеся поломки, с тем, что бы не вкладывать средства напрасно.
Нужно понимать, что в целом, ремонт таких аппаратов выгоден. Их современные аналоги стоят неприлично дорого. Самые дешёвые, в основном это китайские Pantum, стоят более 10000 руб (на конец 2025г). Вторичный рынок менее ужасен, SCX-3205 я нашёл за три с половиной тысячи. Однако, это кот в мешке, с таким принтером могут быть ещё большие сложности. И да, старый самсунг, на практике, оказывается более надёжным, чем свежайшие «китайцы».
Меня смущала прошивка принтера, поэтому я заново разобрал его, залил дамп в микросхему памяти (с точно такого же принтера, заводской). Протёр спиртом все возможные датчики, изведя на это банку ватных палочек…
Следующее включение обрадовало процессом самотестирования, его не было раньше. Заработал сканер, зажжужал вентилятор, заскрипели шестерёнки. Принтер явно ожил. Уровень радости снизился очередной ошибкой — красным индикатором. Драйвер с печалью сообщил о проблемах с картриджем. Зато, исчезла ошибка лазера о_О
Это предсказуемо, так как заводской дамп прошивки нацелен на оригинальный картридж, а мы используем «не пойми что», да ещё и со старым чипом, в котором явно зашкалило число копий. Полистав форумы, без особого труда была найдена прошивка. Заливается она через USB, имеет патч для сброса счётчика — спасибо ребятам, которые это сделали и указали диапазон оригинальных прошивок к которым можно применить это.
Оказалось, наша родная прошивка входит в число счастливчиков. Заливаем проху, автоматическая перезагрузка, самотестирование… Принтер готов к печати…

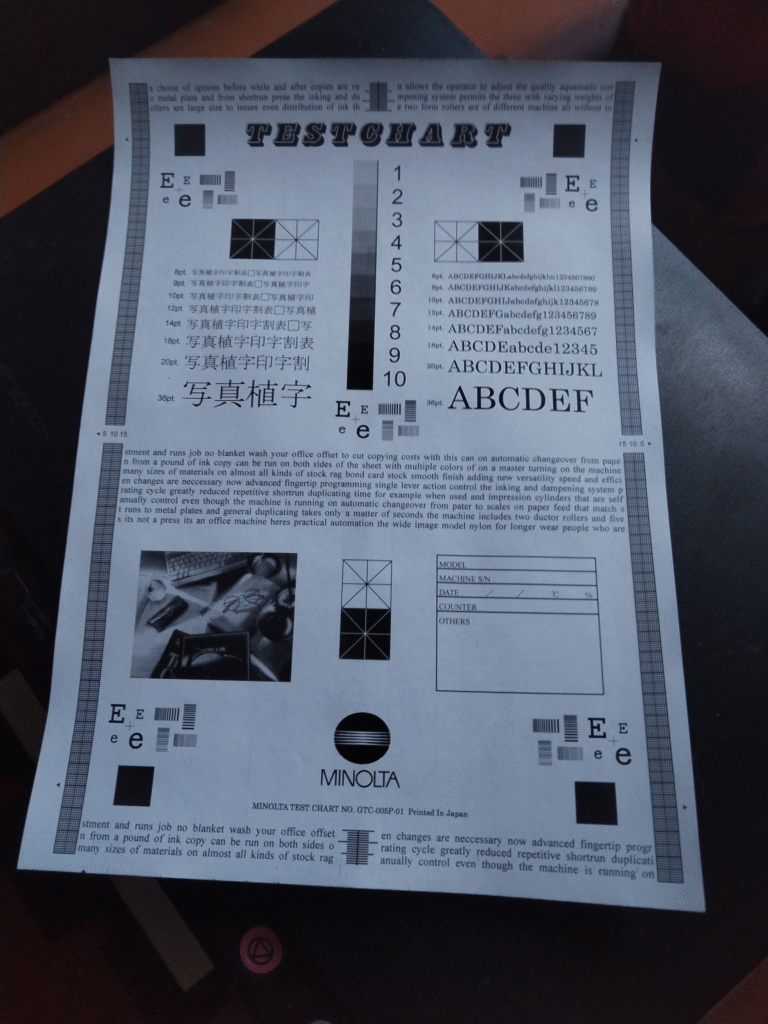

Принтер печатает, сканирует, копирует — это не может не радовать! Но качество печати неоченьское. Учитывая состояние картриджа, это ещё можно считать отличным результатом. Клиент был информирован, перевёл предоплату за новый картридж. Был куплен рефаб от известного вендора Cactus. MLT-D104S — аналог оригинального Samsung ML-1660. Причём, на упаковке и самом картридже обозначение именно S1660S. Цена 850 руб. Всё ещё заправляете картриджы? Тогда мы идём к Вам!
Результат очевиден. Принтер восстановлен и продолжит доказывать свою надёжность, показывая конец своего блока питания горе-мастерам, дать бы им по форматеру…
Выводы
Старый, но не бесполезный SCX-3205 хотели выбросить, возможно, выкинуть. Но вся его поломка заключалась в кривых руках «специалистов», небрежном отношении офисных работников, груза 15 лет безотказной работы. А вам ссылка на мануал, драйвер, дамп и патченную прошивку, может пригодится?
Застрявший клочок бумаги, который можно было вынуть, разобрав принтер полностью, стал точкой отсчёта роковых ошибок криворукого дяди-мастера. При разборке и сборке повредили шлейф, отказал блок сканера и кнопки панели управления. Сама неисправность так и не была обнаружена. Ситуацию усугубил миллион раз заправленный картридж. Причём, в него тупо досыпали тонер, не очищали специальный бункер для отработки, не меняли дозирующее лезвие, вал переноса заряда, фотобарабан… Тонер из картриджа сыпался в полость принтера, запылял механизмы, лазер, датчики. За каким-то хе… лешим отломали контакты, запрограммировали непонятным куском кода. Вынесли приговор — мусорка!
И скажите мне, а в чём тут, собственно, вина самого аппарата? Где здесь поломка? Всё что случилось с МФУ — вина людей, а не машин…
