В ремонт поступил ноутбук Acer Extensa EX2510. “Не включается!” – констатировал очевидный факт хозяин ноутбука и пояснил, что наличие отсутствия включения проявилось после общения детишек с данным аппаратом. Со слов малолетних преступников детей, что то там задымилось… Ну что ж, дело ясное, что дело тёмное, попробуем оживить старенький ноут . Поехали!

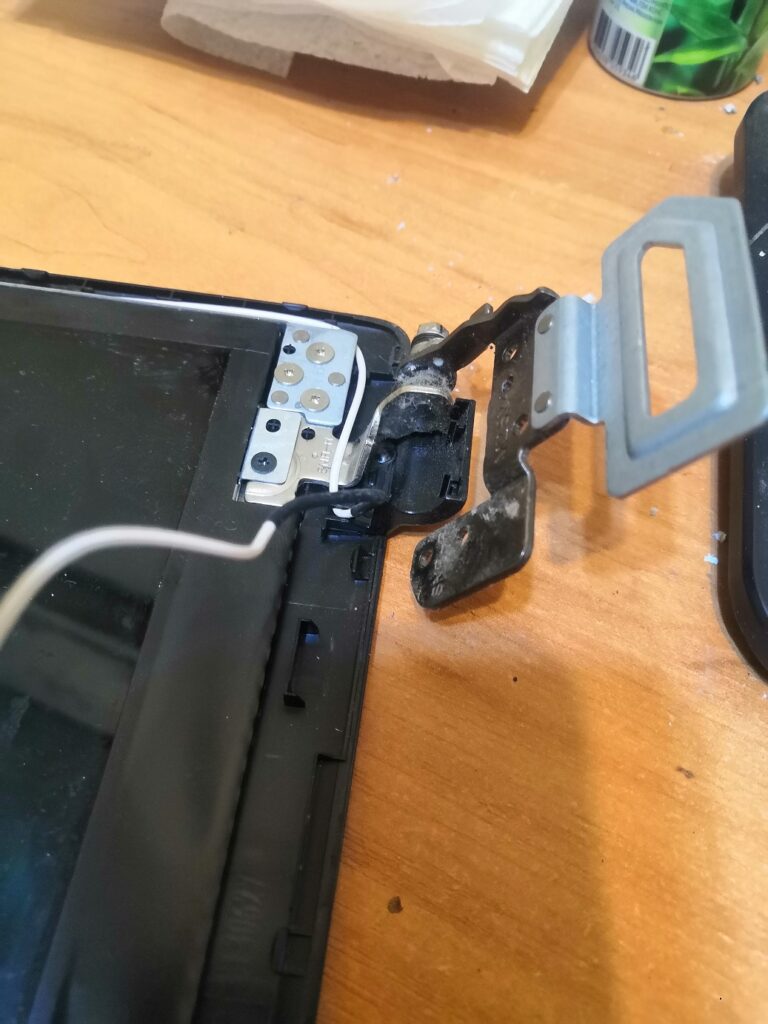

А ноутбук, действительно, уже староват. Однако, по своим характеристикам вполне годная машина: Core i3, GeForce 820m 1 Gb, 4Gb DDR3, HDD 500 Gb. Матрица стандартная для бюджетных моделей. Если провести апгрейд, например, добавить оперативки, заменить жёсткий диск на SSD, то старичок сможет составить конкуренцию некоторым не самым дешёвым современным моделям. Но для начала не плохо было бы его вернуть к жизни, если это вообще возможно. Ведь со слов детишек, дым из ноутбука всё таки вышел… Кроме того, удручает и печальный вид корпуса ноута, петли экранной части ноутбука разбиты чуть более, чем полностью! Рамка дисплея практически отвалилась, видны шлейфы… Возможно именно в этом проблема?
Состояние ноутбука

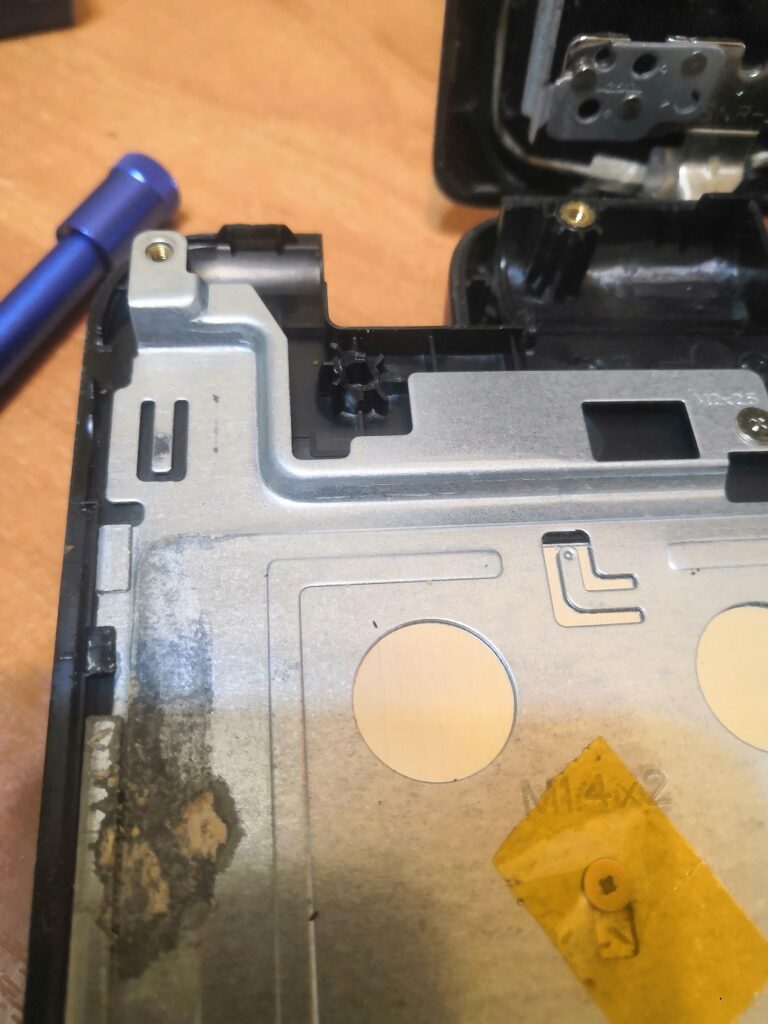

Вырванные петли, следы коррозии, окислы на плате, и “шуба” в системе охлаждения, другими словами, неудивительно, что ноутбук умер.
Диагностика

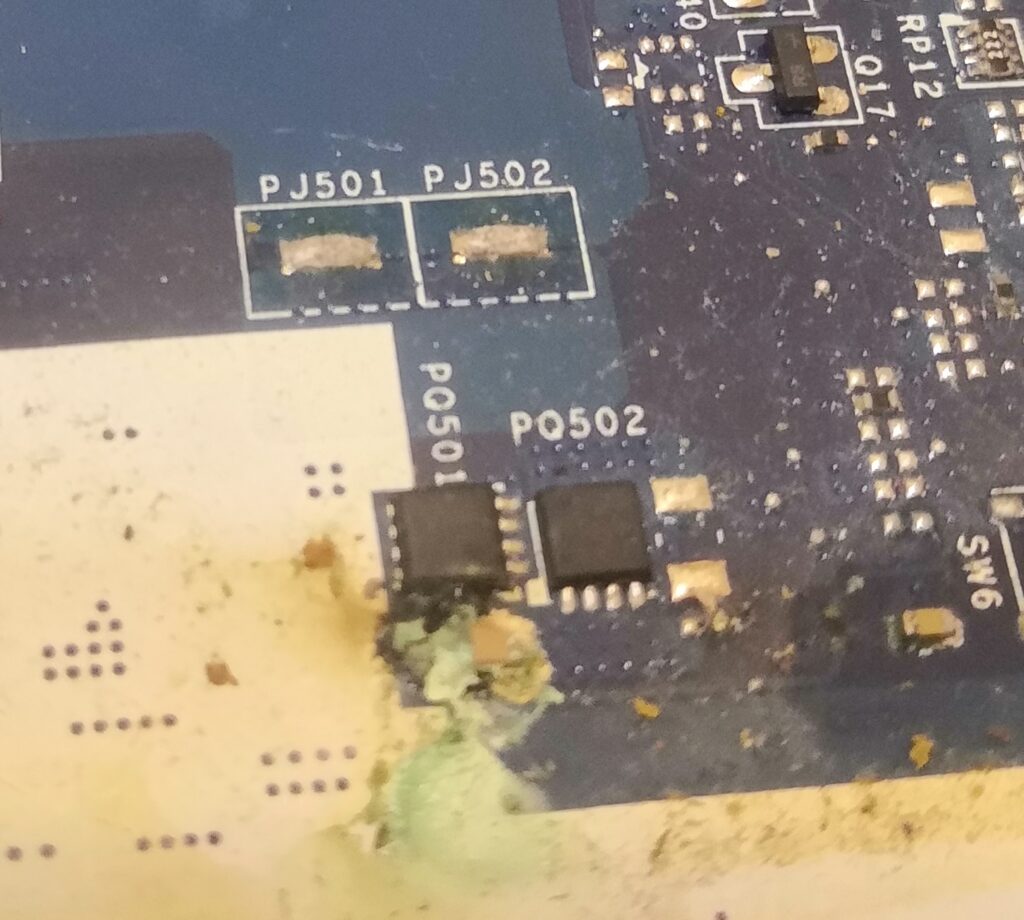

Что бы вынести приговор, проведём несколько замеров и проанализируем масштабы бедствия. Интересует конкретный участок платы, там где виден особо сильный очаг окисления. Вероятно, именно отсюда выходил синий дым. Это транзисторы PQ501 и PQ502. Они формируют сигнал B+, по которой мультиметр показывает короткое замыкание. Остальные линии питания (12в, 3.3в, 5в и т.д.), по показаниям сопротивления, в норме. После очистки платы стало очевидно – сильно повреждён текстолит платы под PQ501.
Повезло, на данный ноутбук есть и схема и Boardview. После удаления PQ501 короткое замыкание осталось по линии B+. На одной стороне платы, на этом участке несколько smd конденсаторов, далее цепь уходит на другую сторону. Приходит через дроссель PL601 на микросхему PU601.

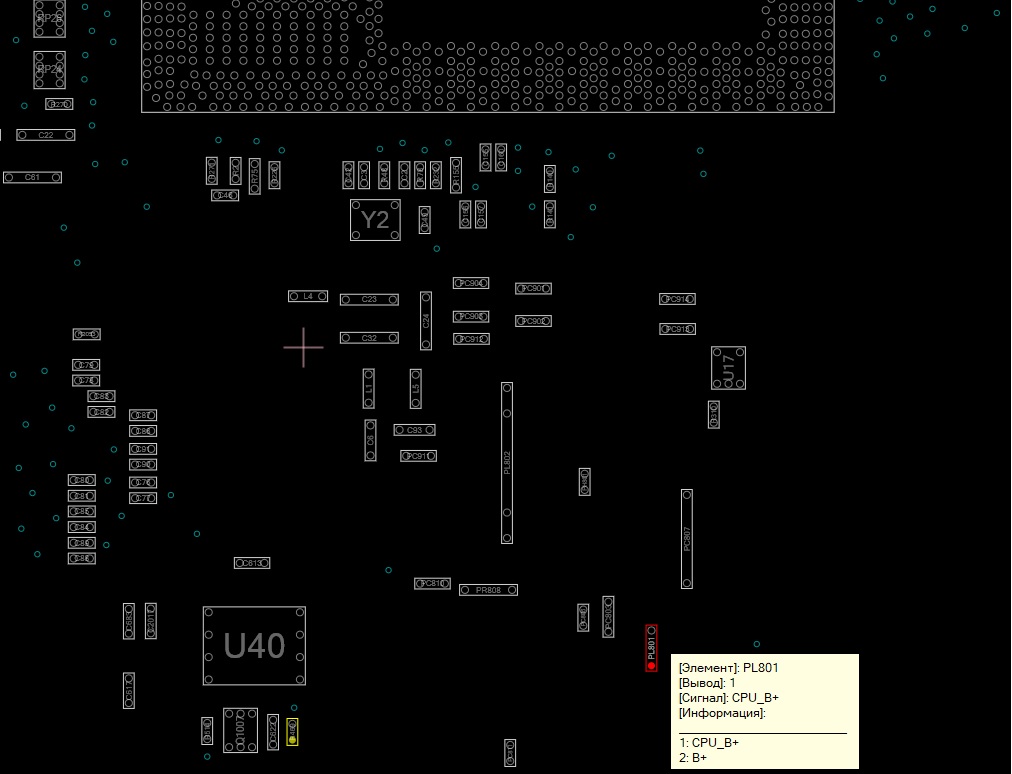

Но кроме этого, Boardview красноречиво говорит, что данная линия B+ опасна тем, что засвечивается в цепи процессора. Если подать питание, то данная закороченная линия может привести к печальным последствиям. Но мы этого делать не будем, а лучше, выясним, где именно данная линия “садится” на землю… В первую очередь исследуем подозрительный сгнивший участок под микроскопом.
Реставрация
Собственно, после очистки данного участка, под PQ501, короткое замыкание ушло. Это радует. Но теперь предстоит восстановить этот участок платы.
Изолирующий лак, слой диэлектрика, клей… Далее, придётся придумать, как восстановить связи, ведь часть линии B+ уходит на обратную сторону платы.
Эстетический вид восстановленного участка оставляет желать лучшего. Но грязь будет смыта, нанесён защитный лак. А главное, цепь восстановлена, есть шанс на воскрешение ноутбука.
В ходе реставрационных работ были заменены пара резисторов, R2021 и R2121. Их также съела коррозия. Ими оказались “нулевики” по выходу на динамики ноутбука, так сказать, предохранители.

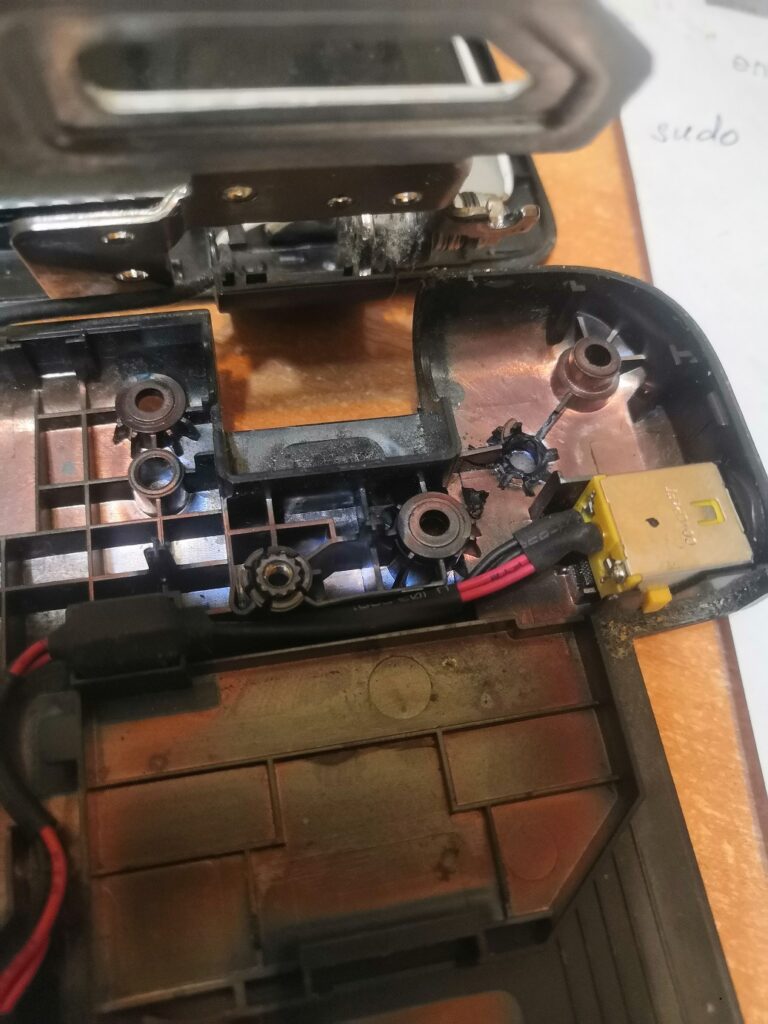

Перед тестовым включением решил ещё раз проверить сопротивления, а также, попытаться восстановить корпус ноутбука.
Внимание, подрываю!
Запуск прошёл успешно, ноутбук включился. Замеры напряжений порадовали. Чистим систему охлаждения, меняем термопасту и собираем.
После запуска были проделаны манипуляции с операционной системой и сделан бэкап важной информации, ведь главной просьбой клиента было вернуть её.
Вот такое чаепитие приключилось у Acera. А если у вас тоже не включается ноутбук после чая, кофе или пенного, то… То сразу ко мне!
Удачи всем и здоровья!
